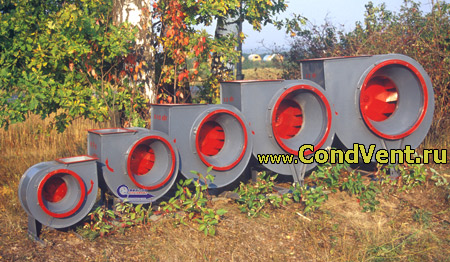

Вентиляторы радиальные низкого давления

Модели: ВЦ 4-75

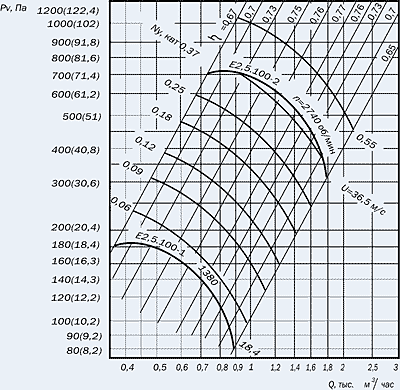

• № 2,5
• № 3,15
• № 4
• № 5
• № 6,3
• № 8
• № 10
• № 10, 5-ая схема
• № 12,5
• № 12,5, 5-ая схема

Назначение

Вентиляторы применяются в стационарных системах кондиционирования воздуха и вентиляции производственных, общественных и жилых зданиях, а также для других санитарно технических и производственных целей.

ОБЩИЕ СВЕДЕНИЯ

Вентиляторы №№ 2.5-12.5 изготавливаются по первой конструктивной схеме согласно ГОСТ 5976-90, а вентиляторы №10 и 12.5 также по пятой конструктивной схеме.

Корпус вентилятора может быть установлен в любой из семи положений:

1. 1. Положение 1
2. 2. Положение 2
3. 3. Положение 3
4. 4. Положение 4
5. 5. Положение 5
6. 6. Положение 6
7. 7. Положение 7

По направлению выходного фланца в соответствии с ГОСТ 5376-90 вентиляторы изготавливаются как правового, так и левого вращения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вентиляторы предназначены для эксплуатации в условиях умеренного климата второй категории размещения по ГОСТ 15150. При условии предохранения двигателя от воздействия атмосферных осадков допускается эксплуатировать вентиляторы в условиях умеренного климата первой категории размещения.

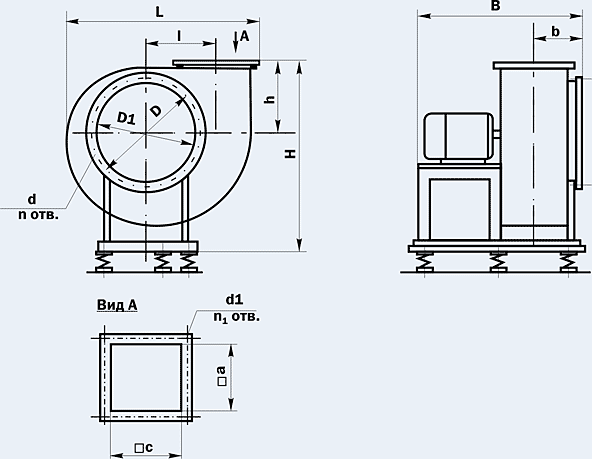

Размеры вентиляторов ВЦ 4-75 №№ 2,5-12,5

Вентилятор	a	B	d	L	I	H	h	C	D	D1	d	d1	n	n1
ВЦ 4-75 № 2,5	175	475	175	480	160	431	197	205	280	250	7	7	8	8
ВЦ 4-75 № 3,15
ВЦ 4-75 № 4
ВЦ 4-75 № 5
ВЦ 4-75 № 6,3
ВЦ 4-75 № 8
ВЦ 4-75 № 10	175
ВЦ 4-75 № 10, 5-ая схема
ВЦ 4-75 № 12,5
ВЦ 4-75 № 12,5, 5-ая схема
