Назначение Ячейковых фильтров

Предназначены для грубой очистки воздуха от пыли в системах кондиционирования воздуха и приточно-вытяжной вентиляции зданий и сооружений различных отраслей промышленности, а также для защиты оборудования (теплообменного, оросительного и автоматики) от запыления и для очистки циклового воздуха газотурбинных агрегатов.

Удерживают крупнодисперсные (>5 мкм) твердые или жидкие частицы аэрозолей различного происхождения (атмосферную, угольную и цементную пыли; сажу; мучнистые частицы; сварочные аэрозоли; дымы; туманы).

Фильтры ячейковые типа ФяВо допускают многократную регенерацию продувкой сжатым воздухом или промывают в мыльном растворе теплой воды (t=30..40°С) с последующим ополаскиванием и сушкой.

Глубина фильтра выбирается в зависимости от условий эксплуатации. Если температура обрабатываемого воздуха, содержащего масляную аэрозоль, не превышает 30°С, то следует выбирать меньшую глубину фильтра, а если температура воздуха превышает 40°С, то большую глубину фильтра. Величина начального сопротивления чистого фильтра в зависимости от глубины фильтра находится в пределах 50-70 Па.
По согласованию с заказчиком фильтры могут изготавливаться иных типоразмеров. Выбор необходимого типоразмера помогут произвести специалисты нашего предприятия. Консультации бесплатны.

Конструкция

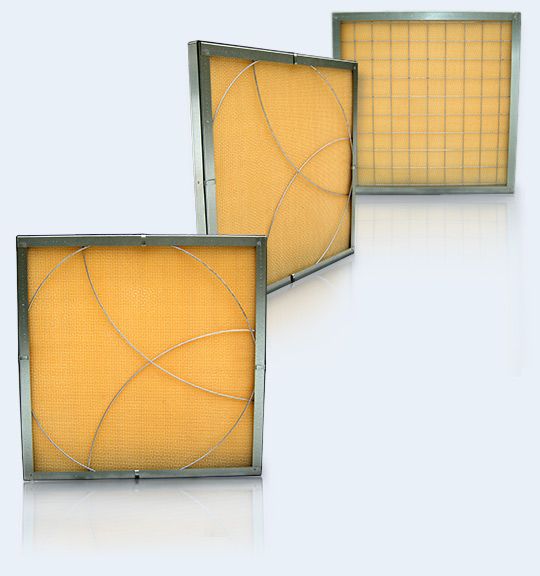

Фильтры состоят из разборных оцинкованных корпусов (или окрашенных), опорных решеток и фильтрующих элементов из набора винипластовых сеток (В). Базовые типоразмеры фильтров, изготавливаемые серийно, и их характеристики приведены в таблице. Кроме указанных типоразмеров наше предприятие изготавливает ячейковые фильтры любых типоразмеров.

Пример Записи Обозначения Фильтров При Заказе:

1. ФяПо-G3 — фильтр ячейковый плоский, пропускной способностью 1540 м3/ч, класса очистки G3, с фильтрующим слоем из открытопористого пенополиуретана и габаритными размерами 514х514х32 мм.
2. Фя1-5-2,74-G4-П — фильтр ячейковый плоский, пропускной способностью 2740 м3/ч, класс очистки G4, фильтрующий слой из пенополиуретана и габаритные размеры 592х602х25 мм.
3. Фя1-5-2,74-G3-У — то же, но класс очистки G3, а фильтрующий слой из стекловолокна.

  Технические Характеристики Фильтров Ячейковых Плоских.

Фильтры ячейковые плоские

Обозначение фильтра (тип заменяемого фильтра)	Пропускная способность, м3/час	Класс очистки	Начальное аэродинам. сопротивле­ние, Па	Тип фильтрующего слоя	Габариты, мм			Регенери­руемость	Масса, кг
					Ширина	Высота	Глубина
ФяВо (ФяВБ)	1540	G2	60	Набор винипластовых сеток (В)	514	514	32	Да	4,2
ФяВо	1540	G3	70						4,5
