Фильтры типа ОРК (по серии 5.903-21)

Фильтры типа ОРК по серии 5.903-21 используются в узлах обвязки регулирующих клапанов на трубопроводах тепло – и холодоснабжения воздухоподогревателей и поверхностных воздухоохладителей.

Фильтры предназначены для очистки теплоносителя от механических примесей.

Применение фильтра улучшает условия регулировки расхода, увеличивает срок службы клапана, повышает долговечность и надежность системы.

Фильтры выпускаются 11 типоразмеров от Dу15 до Dу150. Присоединение к трубопроводам при помощи муфтового соединения (для Dу15 – Dу50), либо при помощи фланцевого соединения (для Dу65 – Dу150).

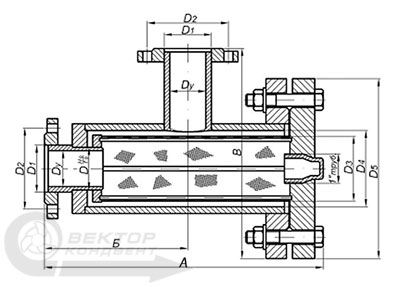

[Изображение:Чертёж фильтра ОРК 3.10]
ОРК 3.10
Обозначение А Б В Dy D D1 D2 D3 D4 D5 Масса, кг
ОРК 3.10.00 405 245 320 65 73 76 145 135 149 280 32,7
-01 425 262 330 80 86 89 160 140 149 280 36,2
-02 505 335 390 100 105 108 180 185 207 335 53,2
-03 546 355 430 125 130 133 210 220 257 390 74
-04 586 375 450 150 148 159 240 235 257 390 79
